100 Ribu Orang Harus Lulus S3, Jika Tidak?

Monday, September 20th, 2010

Senin, 20 September 2010 – 16:44 wib

BANDUNG – Badan Koordinasi Penanaman Modal (BKPM) menargetkan sebanyak 75 ribu hingga 100 ribu orang dapat lulus dan mendapatkan ijazah studi S3 dalam jangka waktu selama 25 tahun ke depan. Pasalnya, apabila hal ini tidak bisa terealisasikan maka Indonesia tidak akan bisa bersaing dengan negara lain karena tidak mempunyai sumber daya manusia (SDM) yang berkualitas.

“Karena kalau kita lihat investment roadmap kita, fase pertama early quick wins, fase kedua infrastruktur, fase ketiga industrialisasi skala besar,yang bisa ditopang apabila produksi lulusan S3 kita besar, sementara pada saat ini lulusan S3 kita baru 5.000 orang, sedangkan China 20.000 orang,” kata Kepala BKPM Gita Wirjawan di Bandung,
kemarin.

Menurutnya, keterlibatan kaum intelektual seperti mahasiswa sangat penting, terutama dalam mensosialisasikan investasi di luar Pulau Jawa. “Ini kan sosialisasi kepentingan investasi, karena 80 persen penanaman modal masih di Pulau Jawa. Mahasiswa harus berperanlah untuk kepentingan kita dalam mendistribusikan penanaman modal keluar Jawa. Kedua, tentunya kita ada basic interest untuk merekrut murid-murid yang berbakat supaya bisa masuk ke pemerintah,” ujarnya.

Gita menuturkan, para mahasiswa tersebut harus bisa meratakan investasi di dalam dan luar Pulau jawa. “Hal tersebut tidak disadari bahwa kurva sangat Jawa sentrik. Kita mulai dari awareness. Semakin banyak kaum intelektual seperti mahasiswa  yang tahu untuk mendistribusikan penanaman modal. Mulai dari kesadaran mereka bahwa ini timpang. Dan mungkin di tahap keduanya, kita bisa berdiskusi bagaimana caranya meratakan investasi,” paparnya. (Sandra Karina/Koran SI) (rhs)

Begitulah petikan salah satu berita terkait pemaparan bpk Gita Wirjawan saat memeberikan pemaparan terkait BKPM, 20/09/2010 di aula timur. Kebetulan saya bersama 2 orang teman saya, Asrul Pl 06 dan Farid Si 06, hadir dalam acara. Kita berpikiran bahwa acara tersebut cukup berguna dalam menambah wawasan terkain investasi, indutrialisasi dan pembangunan.

Bukan mengada- ngada, bahwa jumlah lulusan S3 dapat berpengaruh terhadap kualitas sdm di suatu negara. Untuk urusan fellowship saya cukup salut dengan beliau (red : Gita wirjawan) karna mau menyisihkan sedikit kekayaan beliau demi kemajuan putra-putri bangsa dengan fellowship di luar negeri. Dalam hal ini, pemerintah Aceh juga cukup perlu diapresiasi terkait fellowship terhadap putra-putri daerahnya dengan fellowship baik dalam maupun luar negeri.

In my opinion, dengan jarak kemerdekaan sekitar 65 tahun, kita telah memasuki generasi ketiga (kakek -> ayah -> saya). Jika kakek saya petani, di generasi ketiga seperti saya ini seharusnya ada peningkatan, maybe insinyur pertanian. Jika konteksnya perdagangan,  jika zaman orba kita jual bijih emas. Sekarang kita seharusnya jual emas batangan. Ada proses dan pertambahan value disitu. Why? pengelohan emas membutuhkan proses berpikir dan itulah menjadi value. Jika berkaca pada SDM, tentunya kita tidak ingin menyumbangkan “TKI” berdasarkan kemampuan otot melainkan otak. Pendidikan.

Dalam bidang teknik sipil, pertambahan infrastruktur tol di Jawa yang hanya sekitar 5000 KM dalam rentang 1995-sekarang, itu masalah geopolitik. Ketika saya melakukan kuliah lapangan di semarang, ada celetuk dari seorang pegawai jasamarga bahwa “Tol itu tidak mungkin dibangun di Sumatera, karna tidak menguntungkan secara finansial” dan dia juga mengatakan bahwa ” Tol yang ada di kota Medan itu hanya alesan politik, pemerataan pembangunan”. Agree, pemerintah kita masih Java Sentrik, jangan heran orang-orang seperti saya pun berkuliah di ITB Bandung. Jika USU itu kualitasnya setara ITB, maybe orang-orang Sumut lebih betah kuliah di USU. Jangan heran juga, Medan, kota terbesar no 3 di Indonesia sering mengalami mati lampu, you know?

Iklim investasi satu atap yang ditawarkan BPKM saya rasa cukup baik. Tapi kita lihat aplikasinya kedepan, apakah cukup professional atau tidak. Jika ingin 80 % manusia-manusia Indonesia ini bisa menyebar di pelosok nusantara tentunya ada porsi investasi maupun PMA di masing-masing provinsi. Misalnya, Sumatra Utara dengan investasi yang dominan di bidang perkebunan, Nusa Tenggara Barat berbasis pariwisata dan lainnya. Road Map Indonesia 2045 dengan program jangka panjang dan menengah bisa menjadi solusi. Toh, asal bisa nabung dan kredit motor dan rumah buat anak istri, pasti manusia-manusia Indonesia mau ditempatin dari sabang-merauke Indonesia. Investasi Lah. hahaha

Just Opinion Mahasiswa S1 yang masih bisa berkicau

pic :

Analisis Ambruknya Ruas Jalan RE Martadinata-Jakarta Utara

Monday, September 20th, 2010

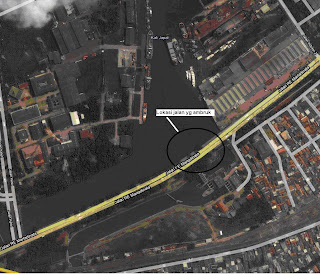

Ruas jalan sepanjang 103m di Jl RE Martadinata, di samping Waduk Pompa Air Tanjung Priuk ambruk pada tanggal 16 September 2010 dini hari antara jam 3 dan 4 pagi. Foto 1 memperlihatkan lokasi ambruknya jalan (kira2 saja– I’ve never been to the actual site).

Pengamatan dari foto-foto lapangan (lewat internet):

  1. Dari informasi yg ada tampaknya ruas jalan tsb tidak dibangun diatas tiang pancang(lihat Foto 2);
  2. Ruas jalan longsor dalam waktu yg relative cepat (rapid failure), mengindikasikan bahwa kuat geser tanah berperilakustrain softening (semakin lemah dengan bertambahnya deformasi), yg biasa terjadi pada soft clay atau sensitive clays.
  3. Longsoran terjadi sekitar jam 3 dan 4 pagi, dimana pada saat itu muka air laut pada elevasi terendah. Lihat http://www.myforecast.com/bin/tide.m?city=63793&metric=false&tideLocationID=T2348.
  4. Muka sungai tampak tenang dan tidak terpengaruh ombak laut pantai yg menggerus. Lihat foto, berari erusan akibat ombak kemungkinannya kecil.
  5. Lokasi terletak di pinggir laut yg kemungkinan besar airnya bersifat payau atau mungkin asin. Berarti airnya sudah asin sejak dulu.

Beberapa teori tentang penyebab ambruknya ruas jalan ini termasuk penyebab yg dirangkum dari media adalah sebagai berikut:

  1. Akibat intrusi air laut.
  2. Akibat abrasi/erosi air laut – (Kementrian PU, Iman Sadisun – Geologi ITB);
  3. Kegagalan daya dukung tanah/pondasi.
  4. Muka air sungai yg sering tinggi karena curah hujan yang tinggi.
  5. Kegagalan struktur.

Mari kita lihat probabilitias penyebab ini satu per-satu:

  1. Akibat intrusi air laut:

Intrusi air laut terjadi jika muka air tanah (fresh water) lebih rendah daripada muka air laut sehingga air laut merembes masuk karena tekanan hidrolisnya (berat jenisnya) yang lebih tinggi. Walaupun intrusi air laut ini memang terjadi di Jakarta utara, pengaruhnya terhadap kuat geser tanah hampir tidak ada. Mengapa? Sebelum terjadi instrusi air laut, tanah dibawah ruas jalan ini selalu jenuh, dan sesudah instrusi terjadi, kondisi tanah pun tidak berbeda. Memang ada pengurangan tegangan efektif tanah karena buoyancy effect dari air laut lebih besar sebanyak 3 persen dibandungkan air laut (Berat jenis air laut=1.03). Dengan kata lain ada penurunan tegangan efektif sebanyak 3 persen, yg berarti penurunan kuat geser sebanyak 3 persen, suatu perubahan yg relative kecil dalam bidang geoteknik dan bisa diabaikan.

  1. Akibat abrasi/erosi air laut.

Erosi air laut bisa menggerus bagian kaki (toe) timbunan yang berfungsi utk bekerja menjaga keseimbangan timbunan. Dari informasi yg terkumpul, dapat disimpulkan bahwa ruas jalan ini bertumpu pada timbunan tanpa ada perkuatan tiang pancang sama sekali. Dengan adanya gerusan bagian toe ini, maka terjadi pengurangan tekanan pasif sehingga tekanan aktif (berat timbunan – driving forces) menjadi lebih besar dibanding tekanan pasifnya. Akibatnya, factor keamanan terhadap stabilitas timbunan menjadi kurang dari satu. Artinya? Timbunan akan longsor karena tidak stabil.

Penyebab terjadinya abrasi? karena gelombang laut? kemungkinan kecil karena terlihat di foto air sungai tampak tenang. Karena derdging? I dunno. Karena arus sungai di belokan? Mungkin, tapi ini di luar bidang keahlian saya.

  1. Kegagalan daya dukung tanah/pondasi.

Kegagalan daya dukung ini bisa disebabkan karena berbagai hal:

  1. Pengurangan daya dukung tanah akibat perubahan geometri timbunan tanah akibat erosi/abrasi;
  2. Pengurangan daya dukung tanah akibat beban cyclic kendaraan yg melintas di atasnya selama 20-th sebelumnya. Fenomena ini hanya terjadi pada soft clay;
  3. Pengurangan daya dukung akibat berkurangnya tekanan air di bagian kaki timbunan saat permukaan air laut pada elevasi terendah (low-tide).
  4. Beban cyclic pasang surut air, menyebabkan tanah2 pasir dan lanau ikut terbawa saat air surut, yg mengakibatkan rongga dibawah ruas jalan. Ini sangat lumrah terjadi di pelabuhan2.
  5. adanya tanah lunak di bawah ruas jalan ini, yang memberikan stabilitas timbunan yg marginal sejak jalan ini dibangun. Akibatnya akan terjadi pergerakan perlahan (creeping) akibat tingginya tegangan geser yg bekerja pada pondasi tanah. Ini pernah terjadi pada salah satu proyek pelabuhan yg saya tangani di Queensland, dimana pier-nya bergerak dan mengakibatkan keretakan yg cukup parah pada deck pelabuhan.

Kombinasi ke-5 hal tsb diatas menyebabkan berkurangnya angka faktor keamanan terhadap longsor.

Kenapa tidak terjadi siang hari saat air pasang? Karena saat itu factor keamanannya (FK) thd stabilitas> satu dengan adanya tekanan air di kaki timbunan.

Kenapa baru terjadi sekarang? Dulu geometry kaki timbunan tidak separah sekarang dan masih memberikan FK>1. Pengaruh erosi sungai (apapun penyebabnya) belum separah sekarang.

Selain itu, sebelumnya, sekalipun faktor keamanan thd kelongsorannya sangat minim (sekitar 1.00), belum terjadi pergerakan yg banyak. Kalau teori saya ttg creeping ini benar, maka selama kira2 dua puluh tahun sebelumnya, timbunan ini mengalami pergerakan yg perlahan dan karena tanah lunak ini biasanya strain-softening (semakin lemah dengan semakin besarnya deformasi), maka setelah mencapai puncak kuat gesernya, dia akan kehilangan kuat geser dan pergerakannya akan semakin cepat dan bisa runtuh secara cepat (rapid failure) juga, spt yg terjadi di lokasi ini.

  1. Muka air sungai yg sering tinggi karena curah hujan yang tinggi.

Pengaruhnya sama dengan pasang surut air laut.

  1. Kegagalan struktur.

Tampaknya perkerasan jalannya hanya didisain utk menahan beban traffic dan bukan utk menahan beban geoteknik, sehingga saat timbunan dibawahnya longsor, perkerasan betonnya ikut longsor.

Penyebab2 lain seperti:

  1. pengaruh penurunan akibat pemompaan air tanah yg berlebihan;
  2. kehilangan suction akibat intrusi air laut;
  3. pengurangan daya dukung tanah akibat reaksi kimia dengan garam laut;
  4. akibat gempa;

menurut pendapat saya tidak relevan utk kasus ini dan terlalu dipaksakan. No offense.

Rangkuman:

Penyebab longsornya jalan kemungkinan besar adalah kombinasi tergerusnya kaki timbunan, pengaruh pengurangan daya dukung tanah akibat beban traffic, adanya lapisan tanah lunak di bawah ruas jalan ini, dan akibat pasang surut air.

Kemungkinan mekanisma keruntuhan longsor ini di tempat lain di ruas jalan sepanjang Martadinata cukup besar dan sudah seharusnya tim geoteknik yg handal (siapapun itu) harus dilibatkan dalam menangani kasus ini.

Rekomedasi:

  1. lakukan bathymetric survey di daerah longsor utk mengetahui geometry timbunan jalan sesudah longsor dan juga di daerah yg tidak longsor;
  2. lakukan penyelidikan tanah lapangan dan laboratorium; SPT dan sampling;
  3. di lab; lakukan kuat geser tanah triaxial dan simple shear kalau ada. Kalau tak ada simple shear, pakai direct shear dengan beberapa vertikal stress. TX test dilakukan dengan melakukan TX CU utk beberapa tegangan effektif yg bisa terjadi di lapangan. Kalau perlu, lakukan teknik SHANSEP utk meminimumkan oengaruh gangguan tanah. Lakukan test kuat geser sampai mencapai regangan geer 15% utk mengetahui apakah tanahnya berperilaku ‘strain softeing’ atau tidak. Gunaka test UU (unconsolidated undrained) dg rate of strain yg cukup cepat utk mengetahui ini, dilakukan pada tegangan efektif yg mirip dg tegangan efektif tanah lunak di lapangan.
  4. lakukan analisis geoteknik (LEA) dengan memperhitungkan pasang surut air laut utk pre-falure geometry dan post-failure geomtery utk menghitung kuat geser tanah;
  5. lakukan analisis geoteknik (FEA) menggunakan strain softening materials.
  6. pasang instrumentasi geoteknik spt inclinometer utk ruas2 jalan di sepanjang jalan itu yg diperkirakan kritis, dan lakukan pengamatan periodik, setiap minggu, 2 minggu atau tiap bulan tergantung dari hasil pengamatan beberapa minggu pertama. Kalau ternyata ada pergerakan, naikan frekwensi pengamatan shg bisa diketahui displacement rate-nya per minggu. dari sini bisa di-assess apakah perlu dilakukan perkuatan atau tidak.
  7. Utk mengetahui risiko keruntuhan ruas jalan lainnya, lakukan risk assessment dengan metoda quantitative utk tiap 100-m ruas jalan. Agar risk assessment ini mempunyai arti, lakukan juga penyelidikan tanah di setiap 100-m ruas jalan, paling tidak ada dua titik boring utk menentukan profil geoteknik di bawah ruas jalan ini. Juga lakukan analisis LE utk mengetahui faktor kemananannya thd keruntuhan.

Sebagai perbandingan, sekitar dua-tiga tahun yg lalu pernah terjadi di Brisbane, salah satu ruas jalan Free-way ke kota ditutup selama 7 hari karena ditemukan retakan rambut di salah satu ruas jembatan layang dekat jalan masuk ke kota. Retakan rambut ini ditemukan pada inspeksi rutin tahunan utk memeriksa servicibiltas jalan2 yg ada, terutama jalan2 yg kritis dan berisiko tinggi jika ambruk. Retakan ini terdeteksi dan langsung diperbaiki dan dianalisis sampai yakin bahwa ruas jalan ini masih aman utk dipakai.

Seharusnya pemerintah kita atau para pengelola jalan tol juga melakukan hal yg sama utk mealkukan inspeksi rutin thd servicebilitas jalan2 ini terutama jalan2 layang dengan beban2 berat. Semua potensi kegagalan jembatan.jalan harus ditinjau, naik itu kegagalan struktur atau kegagalan geoteknik.

my two cents,

Salam

Hendra Jitno, PhD., CPEng, FIEAust, NPER

sumber : Klik ini
